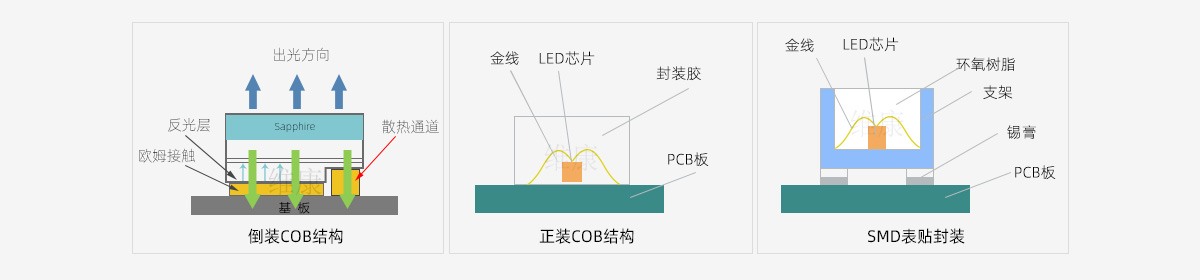

COB技術即倒裝芯片的電極是朝下的，而且不需要正裝芯片的引線縫合焊接工藝，這樣有源層更貼近基板，縮短了熱源到基板的熱流路徑，具有較低的熱阻，可以大大提高產品穩定性。
2共陰技術 3霧面啞光 4防護性高 5死燈率低

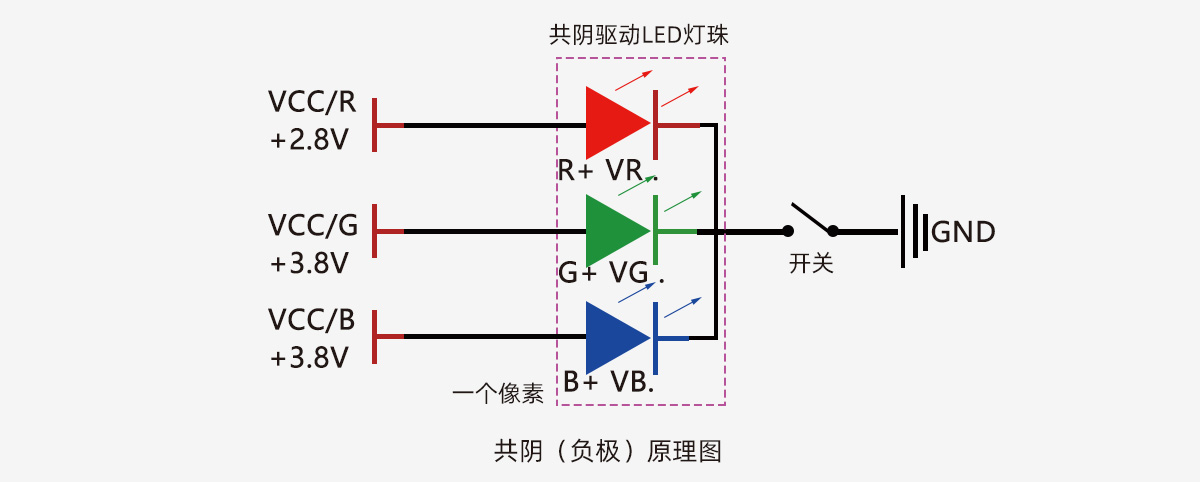

“共陰”，指的是用共陰的方式來給LED顯示屏供電。同等規格產品，在同等亮度情況下，共陰LED顯示屏功耗比常規共陽LED顯示屏產品低40%左右，能耗降低。

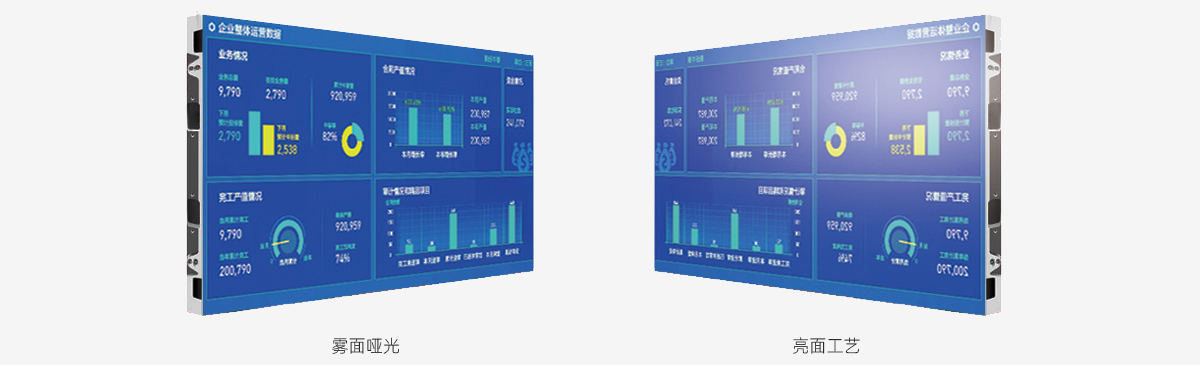

維康國際結合屏面納米超導環氧樹脂涂層封裝，打造大屏保持墨色長期一致，在不影響亮度的情況下實現超高對比度，且表面采用霧面啞光不反光處理技術，可防眩光，呵護雙眼，帶來舒適的視覺體驗。
COB工藝相對于SMD的工藝的LED屏，防護性能級別更高。可防水、防磕碰、防潮、防撞擊、防氧化、防鹽霧、防靜電、、易清洗等優點，大大減少了產品在運輸、安裝和使用過程中因碰撞產生的死燈、接觸不良等問題。
COB工藝是把發光芯片封裝在PCB板上，通過PCB板上的銅箔快速將芯片的熱量傳出，且無需通過回流焊等高溫環節，大大減少了對發光芯片的損害，加上COB工藝的良品率不斷提升，所以大大減少了死燈率，延長了LED顯示屏的壽命。
COB實現“點”光源到“面”光源的轉換，光感更好，面光源發光，無像素顆粒感，畫面更加柔和，有效抑制摩爾紋，顯示畫面更優質，近距離觀看不傷眼，且不易產生視覺疲勞。
7應用領域

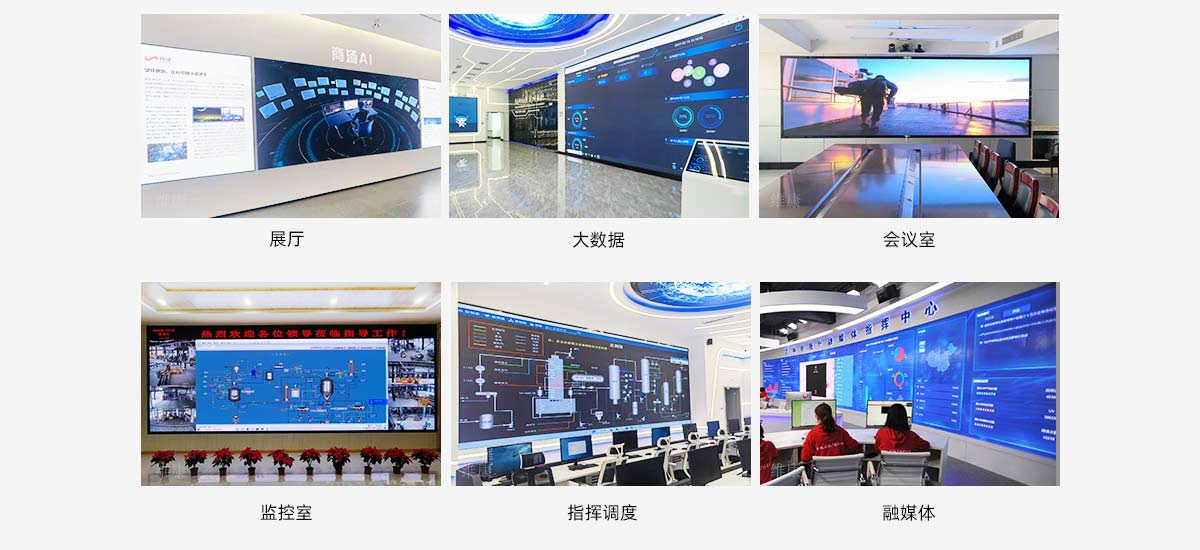

廣泛應用于展廳、會議、宣傳、大數據、指揮調度等領域。
8資質證書
30+LED顯示屏資質證書，有效保證產品品質。節能、環保證書，積極響應國家的號召，同時可以協助工程師進行投標，中標率較高。
相關產品
P0.9小間距LED顯示屏點間距0.9mm
P1.25小間距LED顯示屏點間距1.25mm
P1.5小間距LED顯示屏點間距1.5mm
